首先祝大家中秋快乐！今天装一台立式 ITX，机箱来自美商海盗船 USCORSAIR 2000D Airflow RGB White。这是一款 Mini-ITX SFF PC 机箱，标配 3 把 ARGB 薄扇，黑白二色可选（本次装机为白色），还有无光版本可选。机箱的尺寸为：271x200x458mm，约 24.4L 的体积，SFF 尺寸立式设计非常节省宝贵的桌面空间，能够支持高端硬件，可拆卸网格面板可提供充足的气流，进一步提高散热能力。兼容性方面，支持 Mini-ITX 主板，塔式风冷支持最大 90mm，显卡最大 365mm，显卡安装方式为竖装而非吊装，可以很好的照顾到没有逆重力热管的显卡，电源支持 SFX/SFX-L 电源，最大不超过 130mm，还支持 3 个 2.5 寸硬盘位。同时，可支持 8 个 120mm 或 2 个 140mm 风扇，侧面可安装 360mm 冷排，背部还可安装 240mm 冷排（受显卡长度影响）。需要注意的是，显卡长度足够大为 365mm，显卡厚度 3 槽，而高度上面越肩太多的超宽显卡（约 45mm）会和机箱内部铆钉或面板卡母扣冲突导致无法安装。如果采用 360mm 一体水冷安装方案，请自备风扇 4Pin 延长线。提前给主板安装一个 CPU FAN 延长线可以让安装和维护更便利。

其他硬件方面，使用 Intel 13 代平台，主板使用 七彩虹 CVN B760I FROZEN WiFi 登陆舰，纯白 PCB 设计，拥有 7+1+1 相 DrMOS 供电，和良好的散热器兼容度；显卡则是来自影驰 GeForce RTX 4070 金属大师 OC，无光金属机甲风格，8+2 相数字贴片供电兼顾散热与性能，328mm 长度+紧凑的两槽设计带来更好的兼容性；内存使用宇瞻 Apacer NOX 暗黑女神 DDR4 3600 White，通体白色马甲配以乳白色的柔光罩更和谐统一，灯效炫酷；固态硬盘来自影驰 HOF EXTREME 30 M.2 PCIe 4.0 2TB，连续读写 7000/6500 MB/s，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低；电源为海盗船 SF1000L，SFX-L 紧凑规格，1000W 大功率，采用全日系电解电容，通过了 80PLUS 金牌和 Cybenetics 白金双重认证，配备了 PCIe 5.0 规格的 16Pin 16g HCS 高效电源线，比标准 12VHPWR 线材提供更高的功率；下压式散热器来自九州风神 DeepCool AN600，采用 6 根 6mm 双向恒定热平衡镀镍热管，三相六级马达 FDB 轴承风扇，解热功耗可达 180W。好了，介绍这么多，首先是整机展示环节。

硬件配置清单：

CPU：英特尔 Intel i5-13490F

主板：七彩虹 Colorful CVN B760I FROZEN WiFi 登陆舰

显卡：影驰 Galaxy GeForce RTX 4070 金属大师 OC

SSD：影驰 Galaxy HOF EXTREME 30 M.2 PCIe 4.0 2TB x2

内存：宇瞻 Apacer NOX 暗黑女神 DDR4 3600 White

散热：九州风神 DeepCool AN600

电源：美商海盗船 USCORSAIR SF1000L 金牌全模组

机箱：美商海盗船 USCORSAIR 2000D Airflow RGB White

一、整机展示。

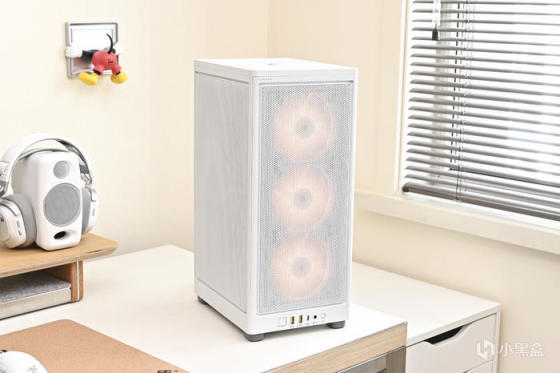

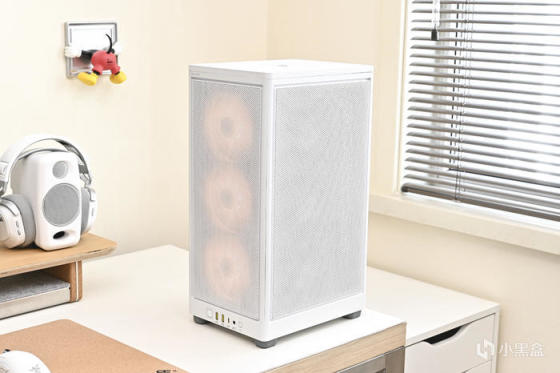

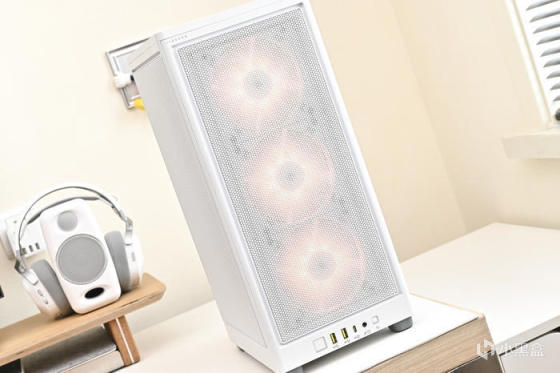

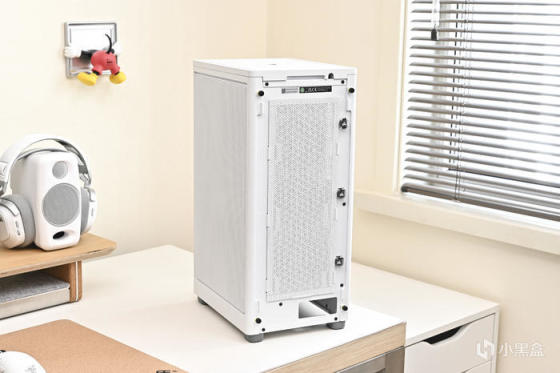

整机白色调，橘黄色 RGB 灯效（R255，G80，B10）点缀。以下为主机各角度展示。

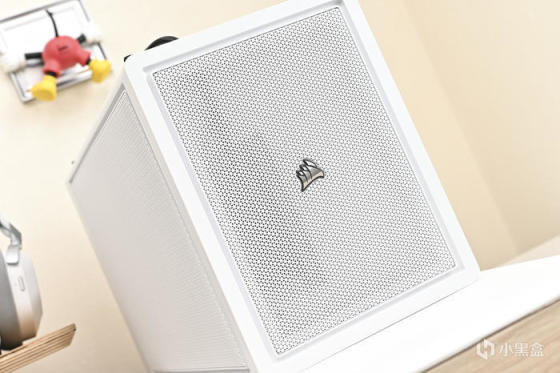

机箱前面板同样采用整面 Mesh 网格通风网孔设计。

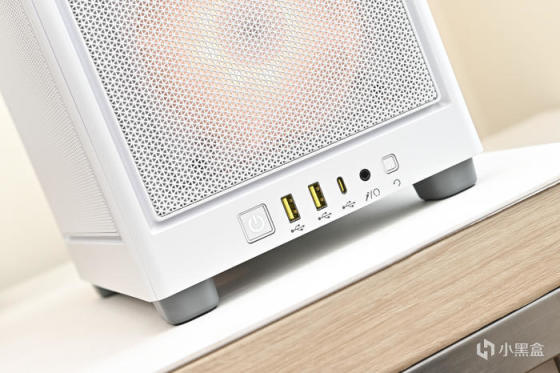

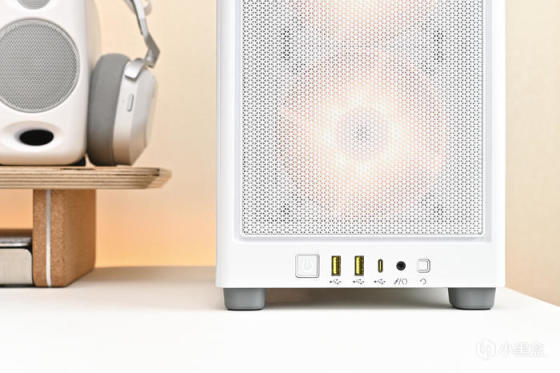

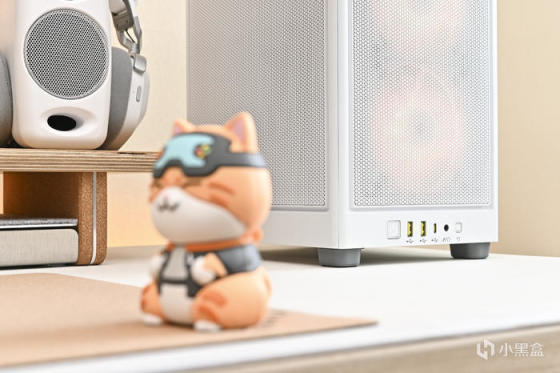

机箱前置 I/O 在前面板最下方。从左到右分别为：电源开关键、USB 3.2 Gen1 Type-A x 2、USB 3.2 Gen2 Type-C x 1、3.5mm 音频接口 x 1、重启键。

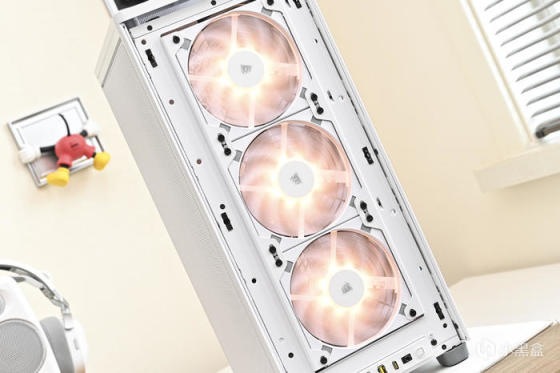

前面板通过六个卡扣固定，移除前面板，内部安装 3 颗海盗船 120mm ARGB 薄扇进风。

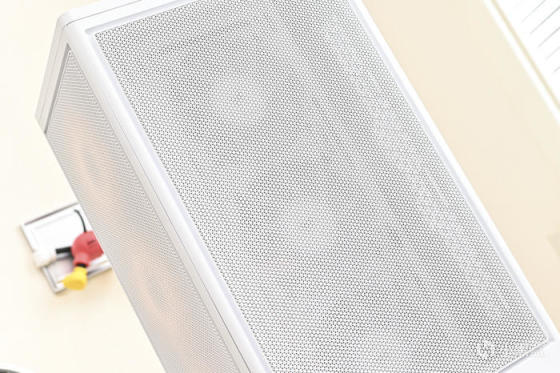

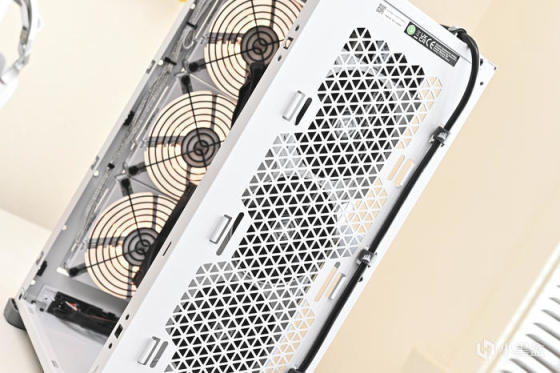

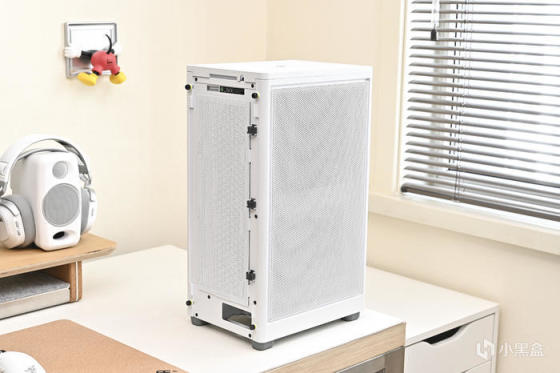

首先来看主机主板侧，和顶部、前面板相同风格的整面通风网板。

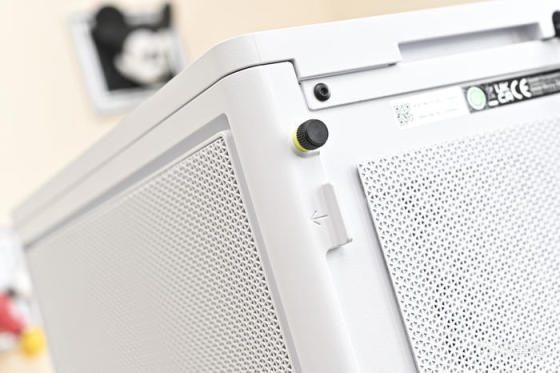

主机左右侧板同样卡扣设计，免工具手拧螺丝固定。

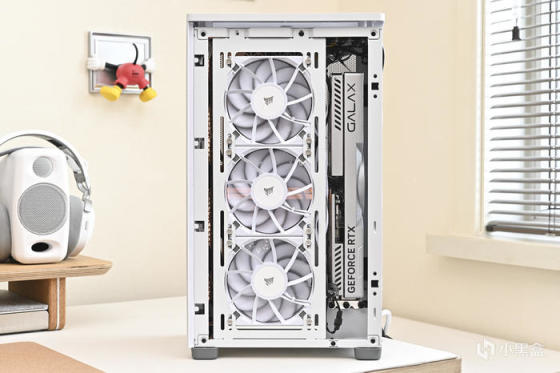

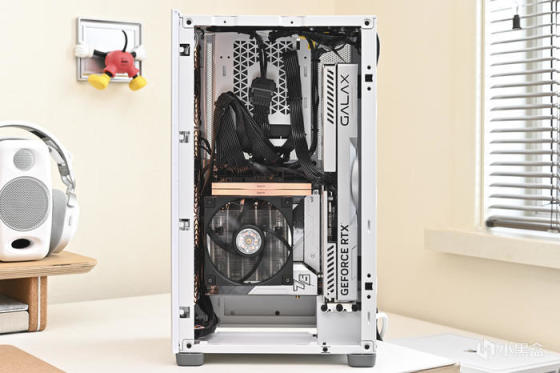

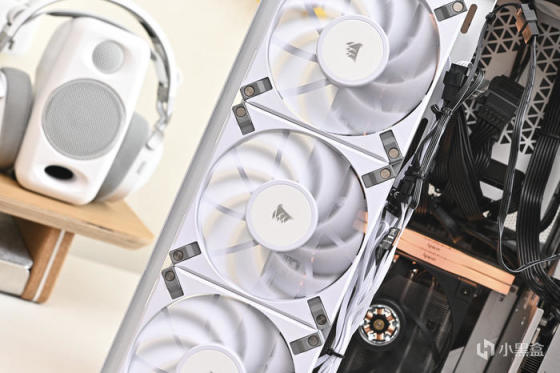

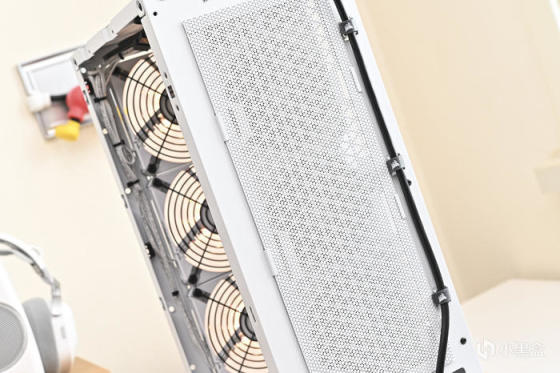

移除侧板，首先可以看到 3x120mm 风扇固定机箱内部左侧。风扇为向机箱外排风的方式，风道为前进风，侧排风。

3 颗 120mm AF AirGuide 高性能无光风扇，风扇正面白色的扇叶，中间是海盗船的 Logo，四角灰色为减震垫降低噪音。具备 PWM 风量控制，转速在 450-1850 RPM 之间，风量 59.1 CFM，风压 1.93mmH2O，噪音 31.5dB(A）。

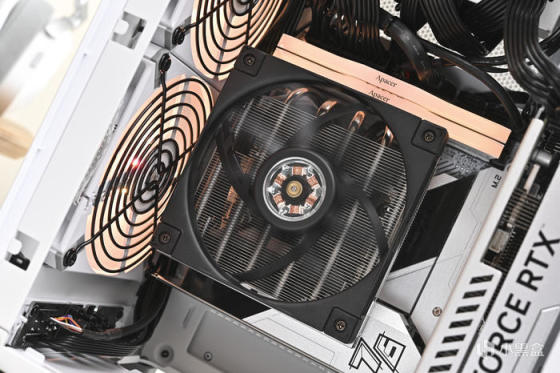

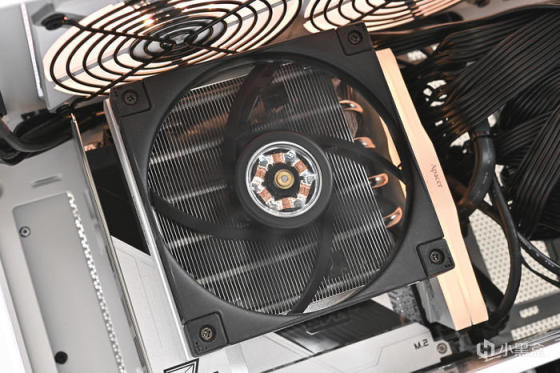

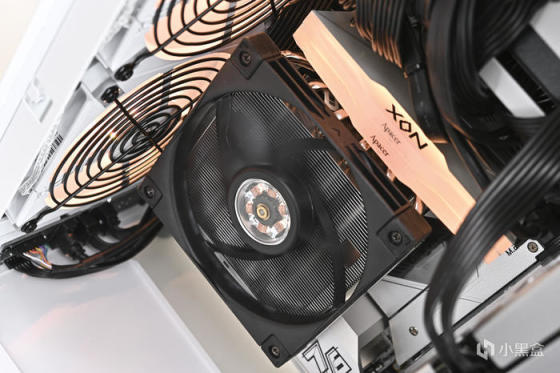

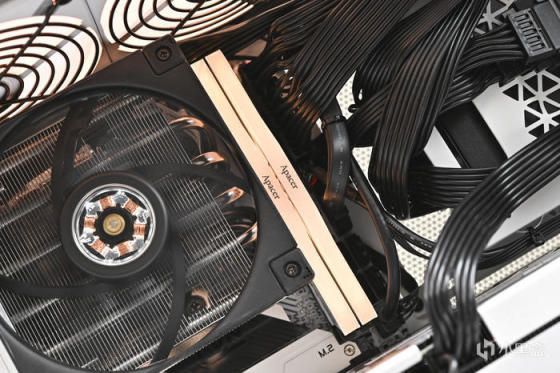

九州风神 AN600 下压式散热器。采用 6 根 6mm 双向恒定热平衡镀镍热管，62 片加密铝制散热器片，提供达 180W 解热功耗。

出厂风扇配备了一把 FT12 SLIM 120mm 直径的薄型风扇，扇叶无光设计，轴心处设有透明的装饰盖，可以看到内部的三相六级马达，同时，在通电后轴心处会亮起白色 RGB 灯光。转速区间 500~1850rpm，最大风压 2.61mmAq，最大风量 60.94 CFM，采用 FDB 轴承。

鳍片的前部边框设计有拉丝铝质感的金属装饰盖。

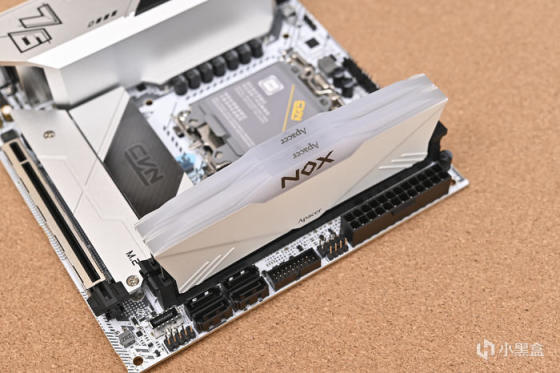

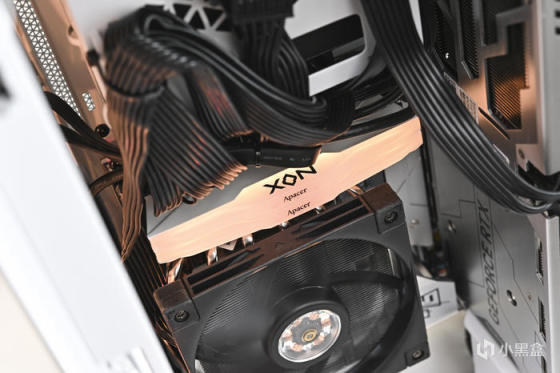

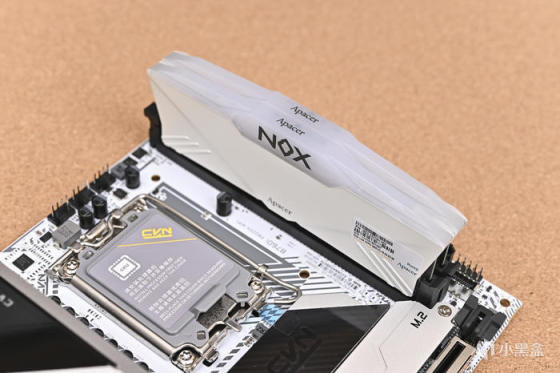

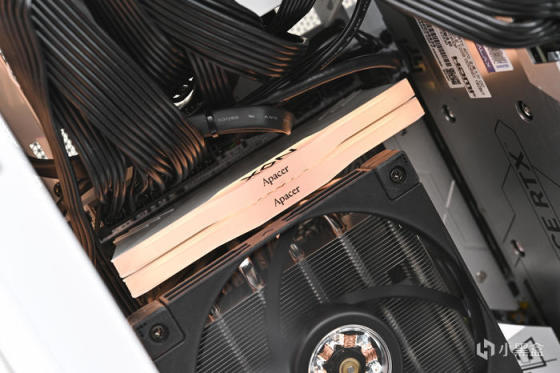

宇瞻 Apacer NOX 暗黑女神 DDR4 3600 White 灯效展示。

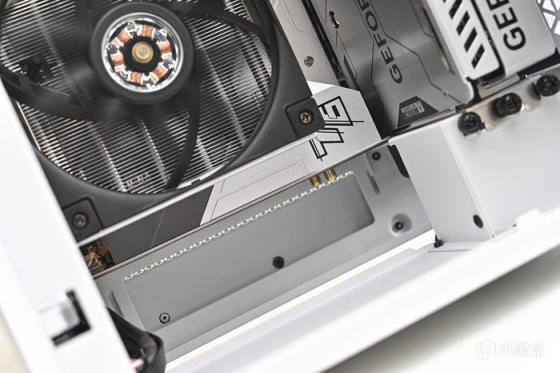

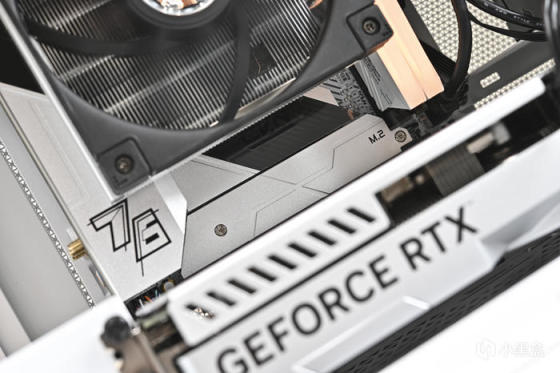

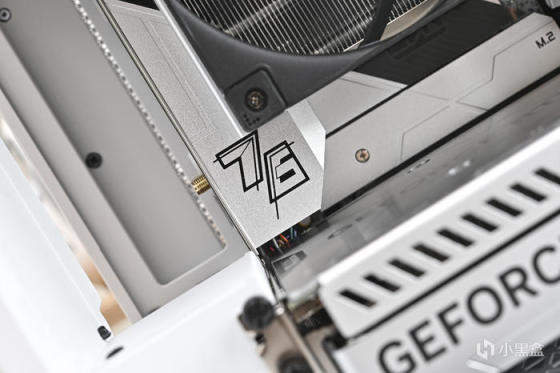

七彩虹 Colorful CVN B760I FROZEN WiFi 登陆舰主板供电散热装加上的“76”字样。

南桥芯片散热偏上的 CVN 镭射标识，主板南桥散热片上的黑色切割斜纹质感十足。

固态硬盘来自影驰 HOF EXTREME 30 M.2 PCIe 4.0 2TB，连续读写 7000/6500 MB/s，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低。搭配曲镜白泳散热器，CNC 切割曲面设计，散热效能较上一代提升 25%。

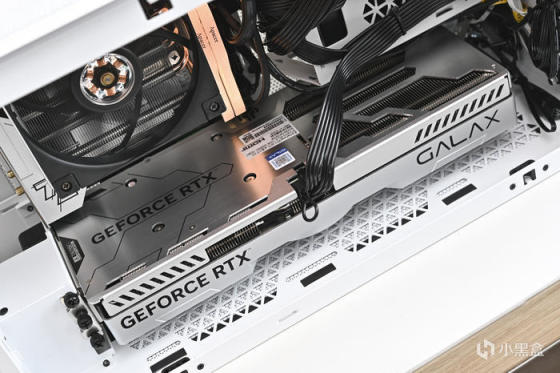

影驰 GeForce RTX 4070 金属大师 OC。无光金属机甲风格，8+2 相数字贴片供电兼顾散热与性能，328mm 长度+紧凑的两槽设计兼容性更好。

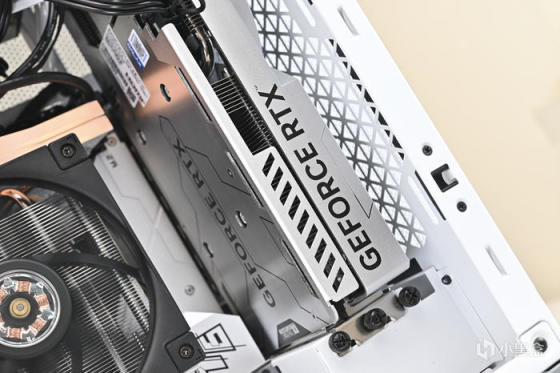

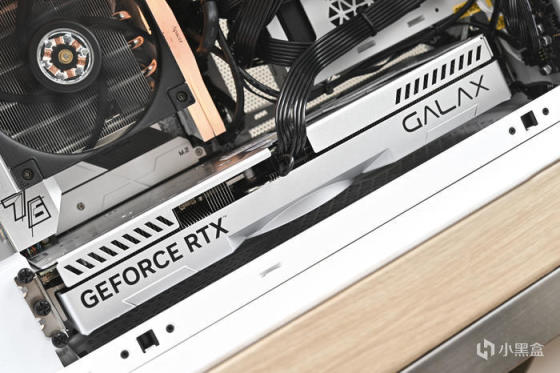

显卡左侧是 GEFORCE RTX 黑色字体标识。

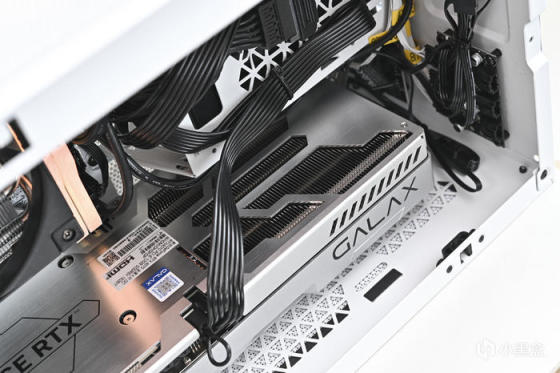

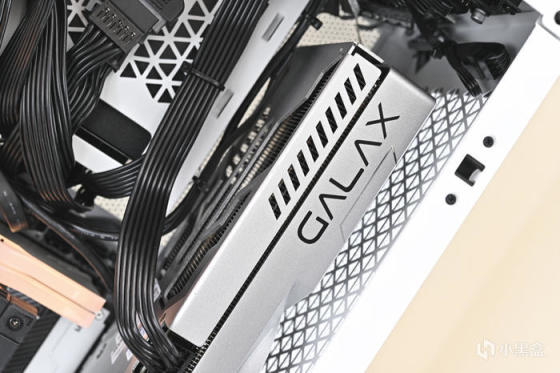

显卡右侧则是影驰 GALAX 英文 Logo。

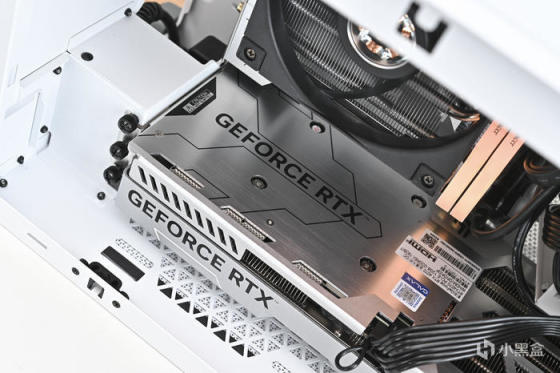

背部为全金属背板，金属拉丝加雾面处理，镂空设计保障散热性能。

背板左侧 GEFORCE RTX 标识，周边还具有机甲风的几何刻线。

尾部几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

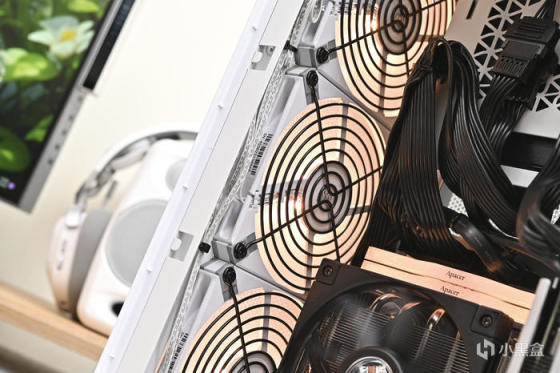

前面板标配 3 颗 120mm ARGB 薄扇背部灯效，并在背面预装了风扇罩，防止线材进入。

再来看主机另一侧，对称设计，还是一样的通风 Mesh 网板。移除侧板来看内部硬件情况。

美商海盗船 SF1000L 金牌全模组电源。SFX-L 紧凑型规格适合绝大多数主流小型机箱，通过 80PLUS 金牌和 Cybenetics 白金双重认证，可达 90% 的转换效率，低耗电，效率更高，温度噪音更低。采用全日系工业级额定 105℃ 电容提供了纯净稳定的电力和可靠的性能。

支持 ZERO RPM 智能风扇停转功能，可在低负载低温的状态下停转风扇，将运行噪音降到最低。支持 0 转速风扇模式，在中低负载时几乎不产生噪音。

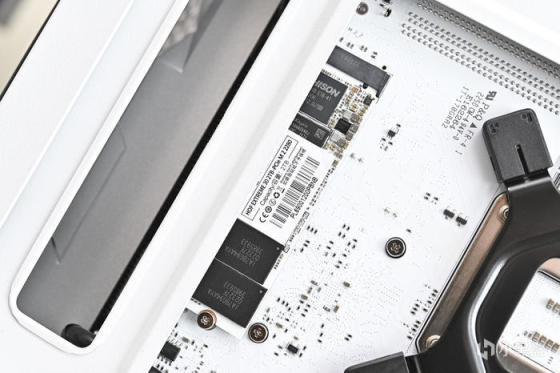

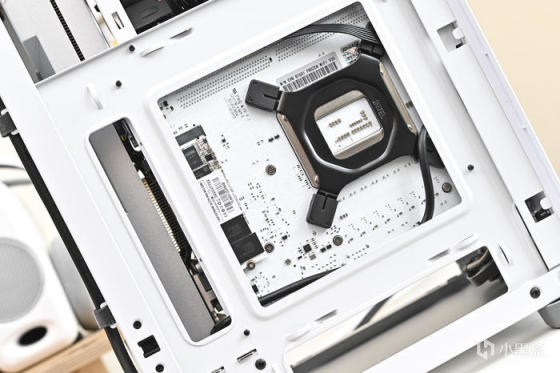

下方为 七彩虹 Colorful CVN B760I FROZEN WiFi 登陆舰主板背侧，还有额外的 M.2_2 插槽，最大支持 PCIe 4.0 x4，由芯片组提供，规格支持 2242/2260/2280 三种尺寸，可通过附赠的螺丝及螺柱进行安装。由于第二条 SSD 没有散热片，建议安装带有石墨烯贴片的 SSD 散热会比较好。

主板背部安装第二块固态硬盘，来自影驰 HOF EXTREME 30 M.2 PCIe 4.0 2TB，连续读写 7000/6500 MB/s，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低。搭配曲镜白泳散热器，CNC 切割曲面设计，散热效能较上一代提升 25%。

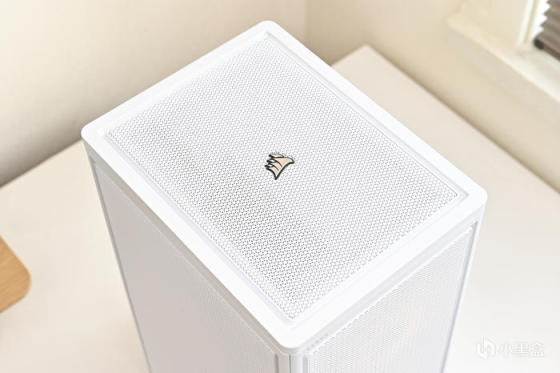

机箱顶部采用 Mesh 网孔设计。顶部盖板为磁吸设计拆装方便。

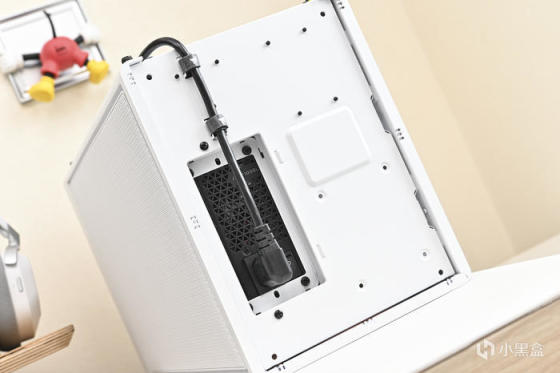

打开磁吸盖板。电源位在机箱顶部，电源接口通过延长线和魔术贴固定延伸到机箱背部底部隐藏。

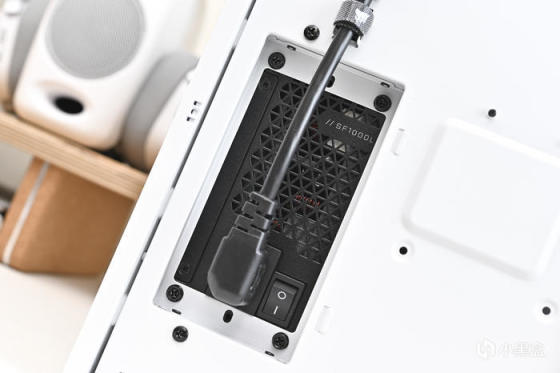

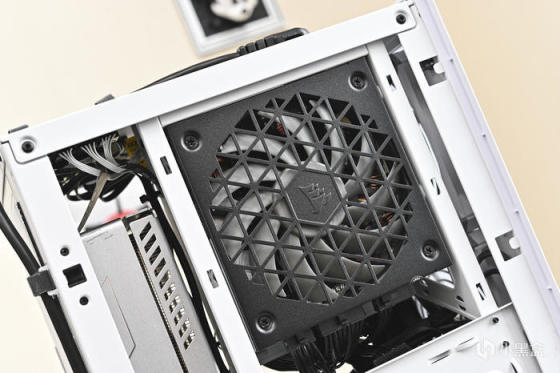

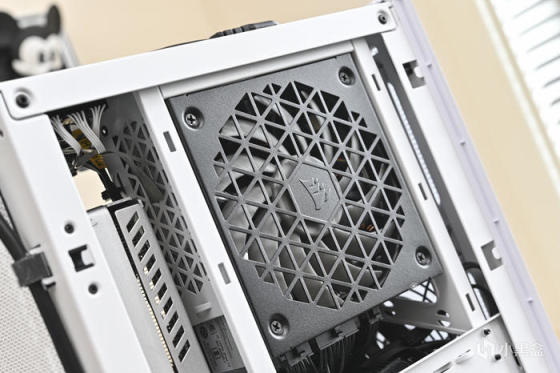

美商海盗船 SF1000L 金牌全模组电源接口连接情况及散热口。

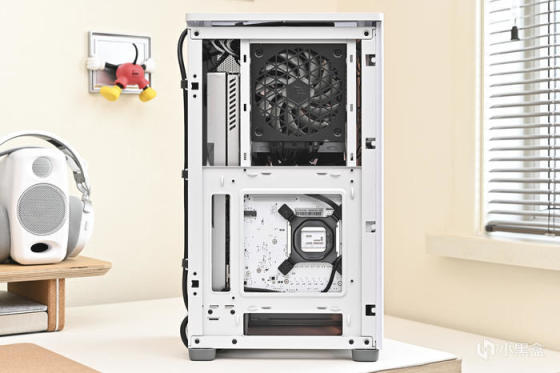

最后来看机箱尾部。中央磁吸防尘网方便拆洗，内部影驰 GeForce RTX 4070 金属大师 OC 隐约可见。其实机箱背部能看到的只有一根电源线，美中不足是没有做到机箱内部，但是其他所有线材都从底部穿下口穿出，相比传统所有接口都朝向后方的一大堆线材要好整理太多，不过缺点是插拔都要把机箱底部反过来。

移除磁吸防尘网，内部是大型菱形开孔设计，通风更顺畅。显卡正面三颗 102mm 特制静霜风扇，折角扇叶设计，为散热模块提供更强风力和风量保障，加快热量散热。此外，风扇均支持智能启停，静音的同时延长使用寿命。

下方为供电线以及 I/O 接线进出线口。

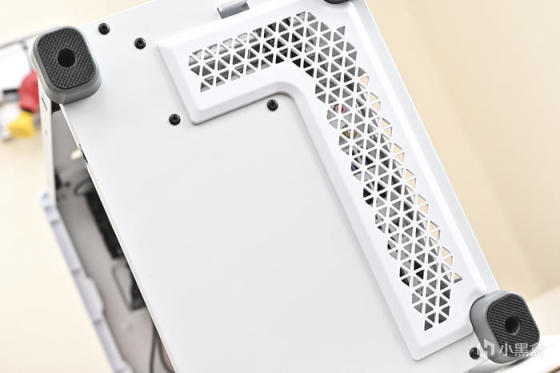

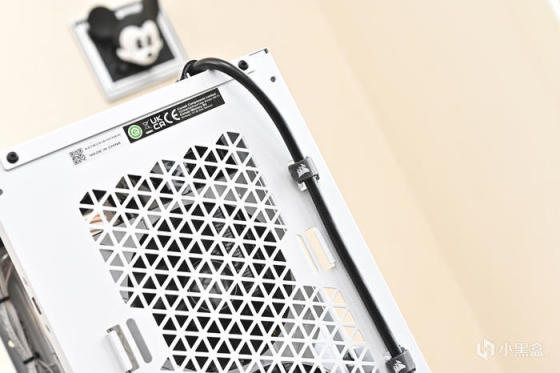

机箱底部有一个 L 型卡扣理线盖板，上面还做了三角形通风开孔设计。

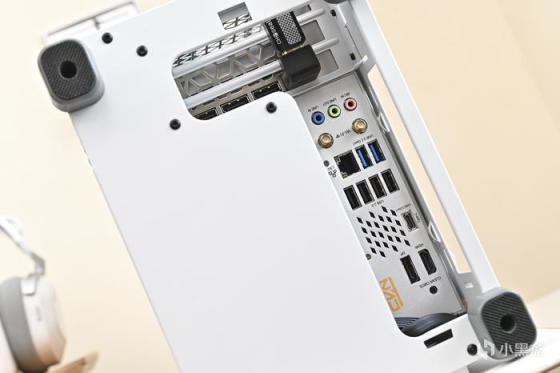

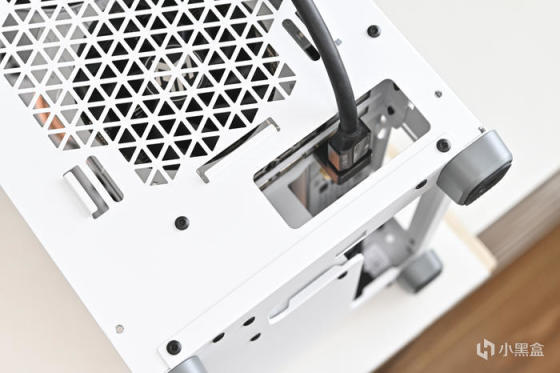

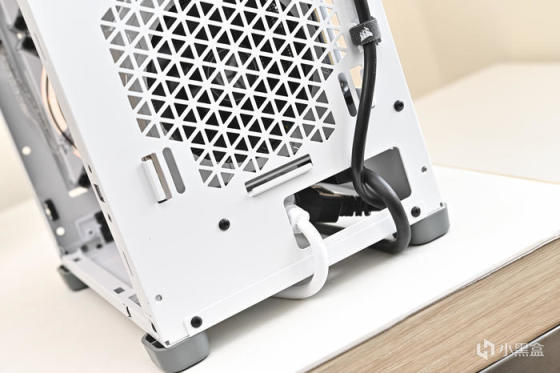

打开盖板，机箱主板以及显卡 I/O 均在机箱底部，背部右下角设计有出线孔。

机箱底部接口测试了几款普通高度接口线材，均可完美兼容。

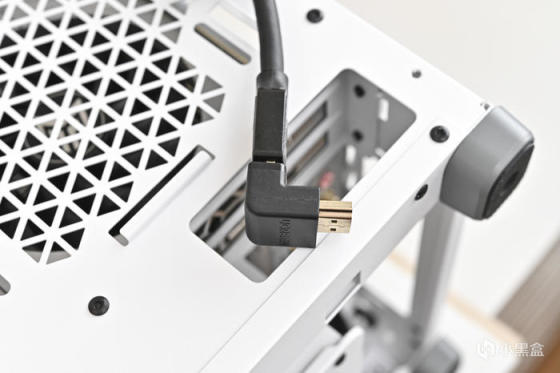

这里还是建议使用 L 型 HDMI 视频接线或 90℃ 转接头。

最后是七彩虹大橘咪结束展示吧。

二、配件开箱。

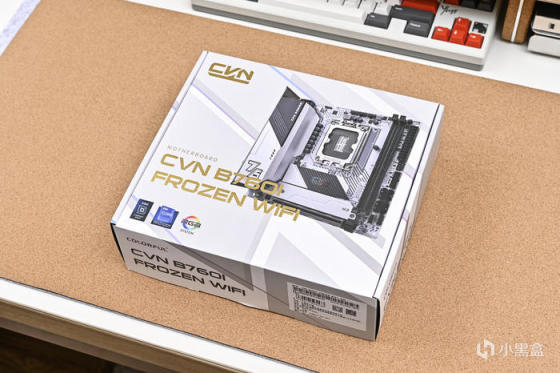

主板来自七彩虹 Colorful CVN B760I FROZEN WiFi 登陆舰。

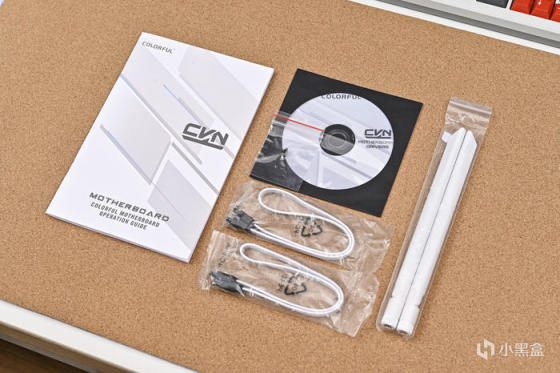

附件包括：1x用户指南说明书、1x驱动光盘、2x白色 SATA6 数据线、2 根超长的 WiFi 天线。

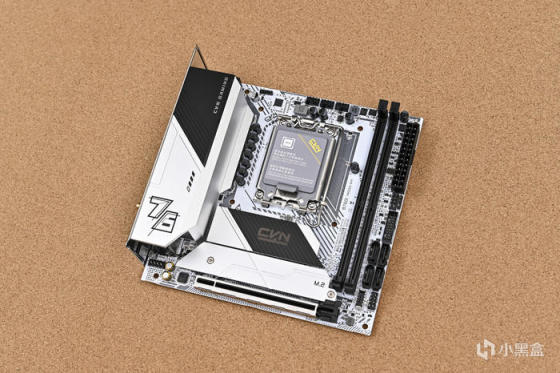

七彩虹这款 CVNB760IFROZENWiFi 延续了CVN系列的设计理念，ITX 版型，采用全白的 PCB 喷涂，散热装甲为银色阳极处理，在供电和南桥散热装甲上装饰有斜纹毛玻璃效果装饰片，质感十足。

主板采用 intel B760 芯片组，拥有 7+1+1 相 DrMOS 供电，采用F.C.C铁素体电感，可增强本身性能的同时降低电感线圈对其它元件的干扰，支持 intel 第 13 代和第 12 代酷睿处理器（最适合 12、13 代非 K 处理器使用），散热装甲非常厚实，拥有不错的散热表现，同时适中的高度设计可以兼容众多下压式、塔式风冷或水冷散热。主板还有过载、过压保护，防静电雷击，防潮湿耐高温设计，能够进一步提高主板的耐用性。

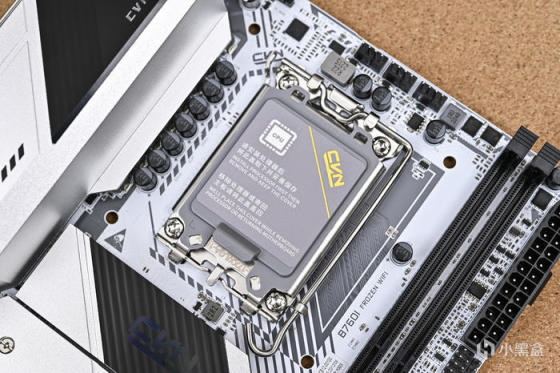

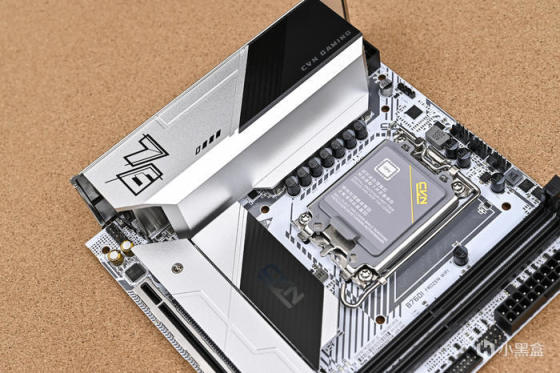

intel LGA 1700 底座，全新的对扣安装设计，七彩虹将CPU盖板设置为浅灰色，上面印有使用指南和 CVN Logo。

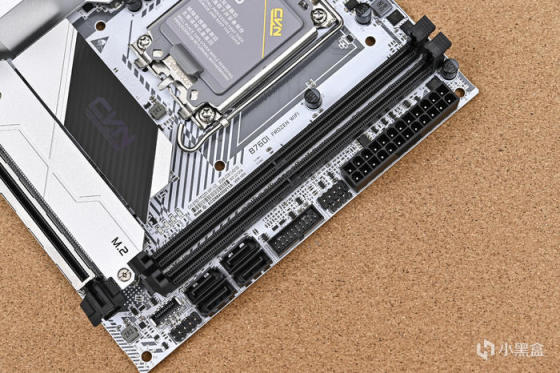

底座右侧为双 DDR4 内存插槽，组成双通道。支持 intel XMP 技术，单根内存最大支持 32GB 容量，总内存容量最大支持 64GB，内存频率最高支持 4800MHz（OC）。下方还有一个前置 USB 3.2 Gen 1 TypeC 拓展接口、一个 USB 3.2 Gen1 TypeA 拓展接口（可拓展两个）以及四个 SATA6 接口，用于拓展主机存储。

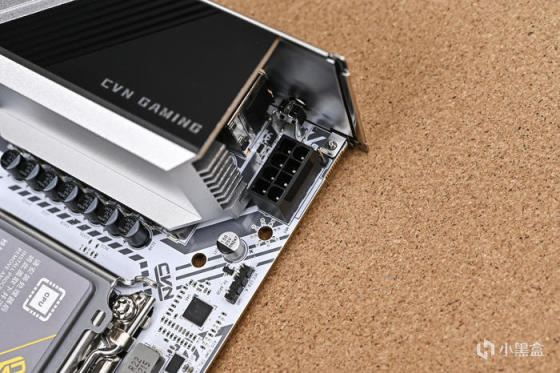

CPU 供电接口为单 8Pin 设计。

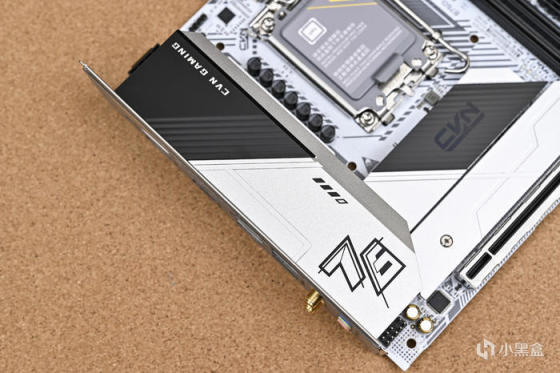

散热装甲黑色和银白色交错黑色区域磨砂毛玻璃效果加上斜纹，非常漂亮，下方还有醒目的“76”Logo 字样。采用大面积金属散热护甲，全覆盖式冷凝帖配合高导热硅胶片，大幅提升主板对供电、存储、芯片组等高发热区域的散热效果，另外寒霜装甲还内置低噪音风扇进行辅助散，增强供电部分的散热效果散热效果。

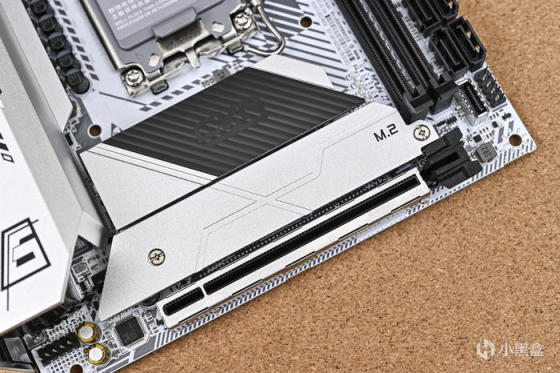

底座下方是主板南桥模组，上方覆盖散热装甲，和供电散热装甲一样，黑色斜纹加银白色交织，上方还有镭射处理的 CVN 字样。再往下是主板 M.2 存储位，银色散热装甲表面阴刻几何纹理。

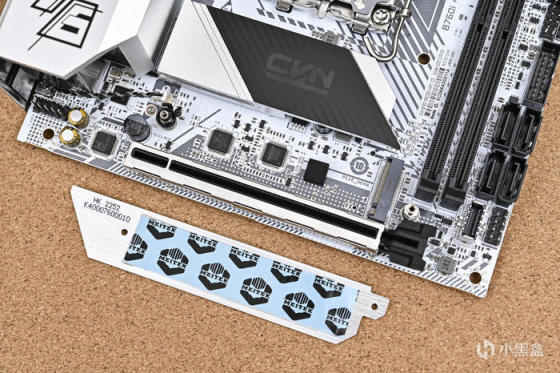

取下散热片，散热片背面预贴导热贴。这款主板拥有两个 M.2 接口，除了主板正面这个，还有一个在背面，均支持 PCIe 4.0 x4 、2280 规格的 SSD，正面的 M.2 接口配备了便捷锁扣，安装更方便。最下方是主板提供的一条直连 CPU 的 PCIe 5.0 x16 插槽，彻底释放显卡性能。插槽左侧是 Realtek ALC897 声卡，旁边还有两颗来自 nichicon 的高品质电容提升音质表现。

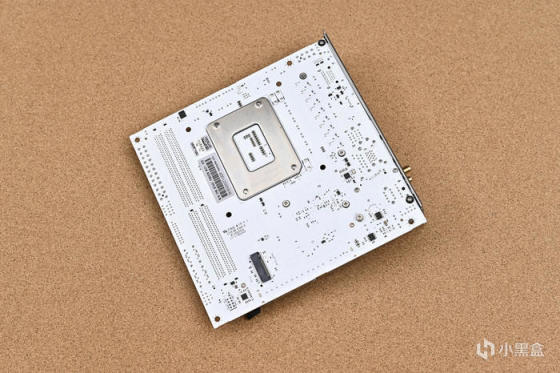

背面通体白色，做工扎实，焊点饱满。

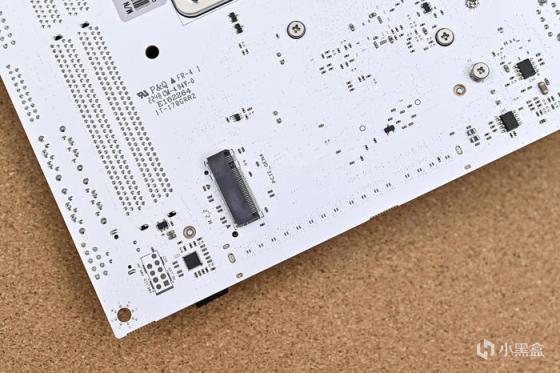

在下方还预留了 1 个 M.2 接口，支持 PCIE 3.0 SSD，方便拓展存储。

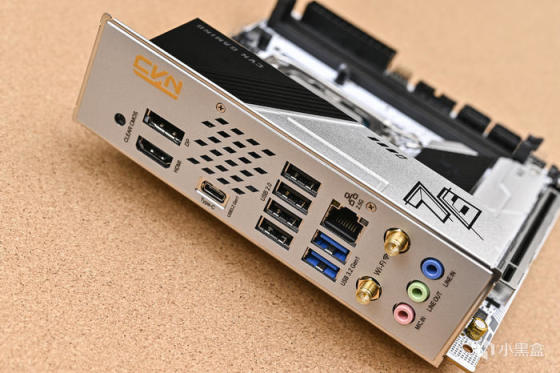

七彩虹 CVN B760I FROZEN WiFi 登陆舰主板配备一体式I/O背板，背板颜色和主板颜色一样是银白色，接口方面： 1x 清除CMOS按键，1x HDMI2.0 接口，1x DP1.2 接口，1x USB3.2 Gen1 Type-C，4x USB2.0 Type-A，2x USB3.2 Gen1 Type-A，1x 2.5G网线接口，2x WiFi 6天线接口以及 3x 3.5mm音频口（音频输入/音频输出/麦克风接口）。

显卡来自影驰 Galaxy GeForce RTX 4070 金属大师 OC。

附件方面，包含快速安装指南、合格证以及质保卡，影驰显卡提供三年质保，支持个人送保。

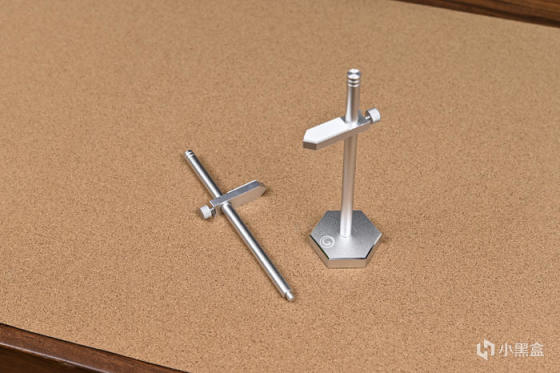

附赠了铝合金材质显卡支架一套，显卡支架金属质感十足，采用二段式组装方式适应多种高度机型使用。

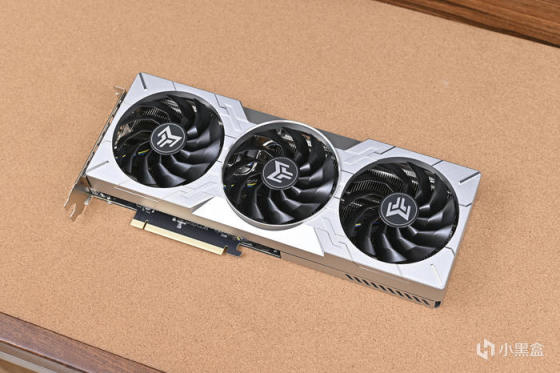

影驰 GeForce RTX 4070 金属大师 OC 采用和此前发布的 RTX 40 系金属大师同样的全新外观设计，整体尺寸为：328*139*48mm(含挡板)，双槽设计，此次金属大师系列带来全新设计语言，未来金属机械设计，战舰灰配色金属外壳，硬朗坚固，耐高温不变形。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心工艺  TSMS 4N，拥有 5888 个 CUDA，核心频率 1920MHz，加速频率 2565MHz，显存为 12GB GDDR6X，显存位宽 192-bit，显存频率 21Gbps，支持光线追踪/ DLSS 3.0 技术，采用 8+2 相全贴片数字供电，适应极限超频和高负载运行，8 层 PCB 设计，安全且兼顾散热，功耗 215W。

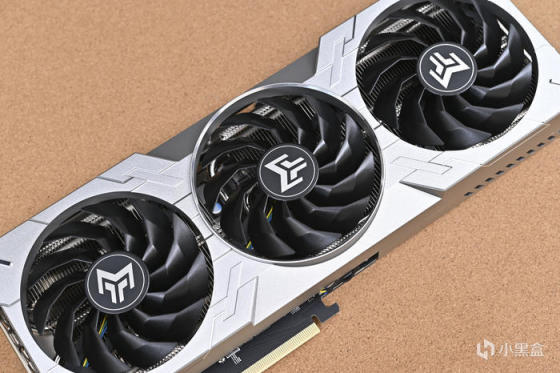

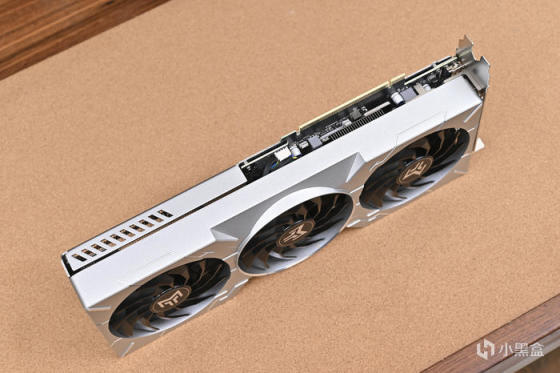

显卡正面三颗 92mm 特制静霜风扇，折角扇叶设计，为散热模块提供更强风力和风量保障，加快热量散热，此外，风扇均支持智能启停，静音的同时延长使用寿命。显卡外壳边角处 CNC 高光亮边极具金属质感。

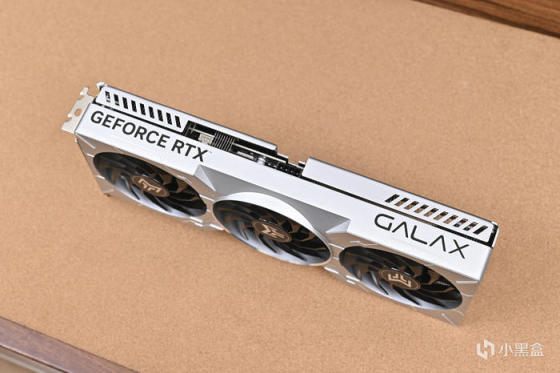

显卡侧面展示。影驰 GeForce RTX 4070 金属大师 OC 采用压铸铝合金一体成型上盖，全覆盖设计，大幅提升散热面积，侧面两侧斜条开孔可以看到大量的散热鳍片。

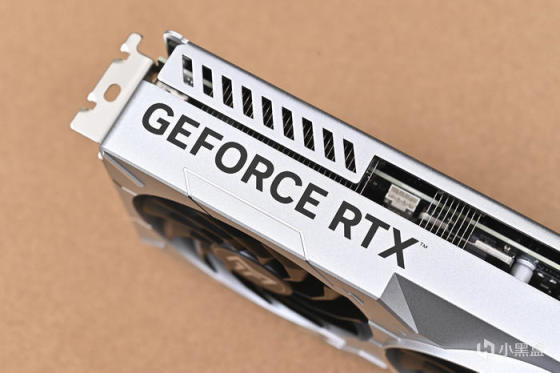

显卡右侧是 GEFORCE RTX 黑色字体标识。

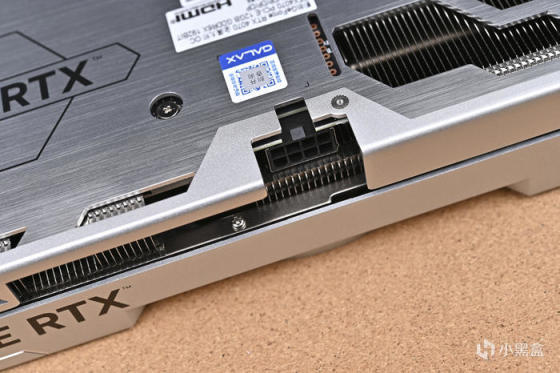

中央回归为 8Pin 供电接口。

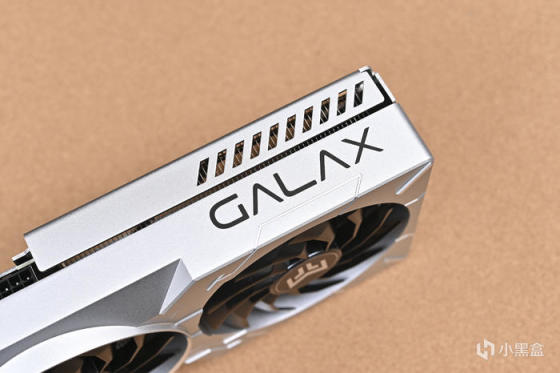

显卡右侧则是影驰 GALAX 英文 Logo。

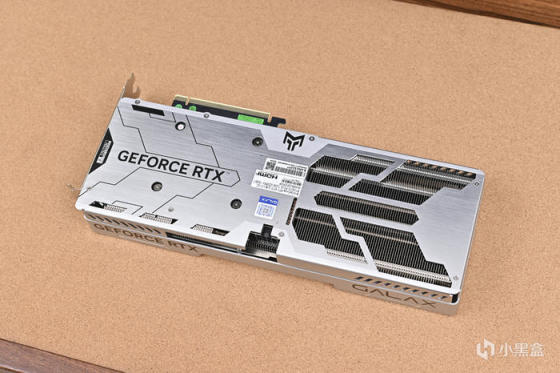

背部为全金属背板，金属拉丝加雾面处理，镂空设计保障散热性能。

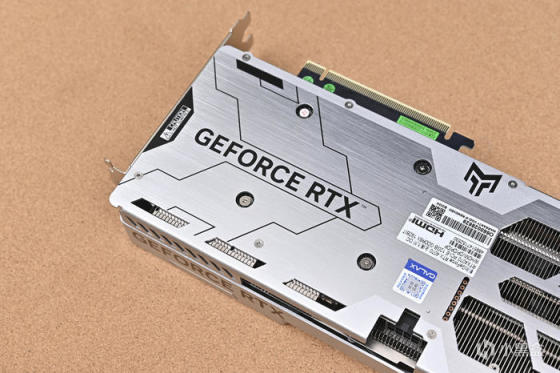

背板左侧 GEFORCE RTX 标识，周边还具有机甲风的几何刻线。

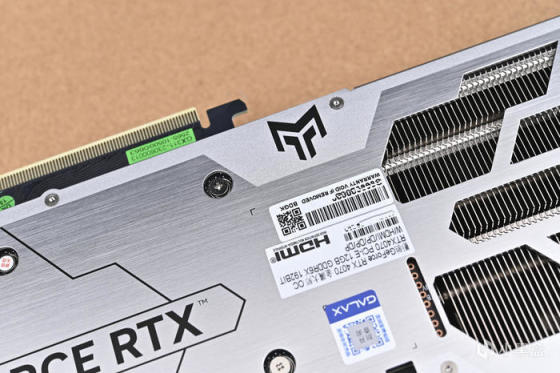

中央靠上的位置是影驰金属大师的 Logo。

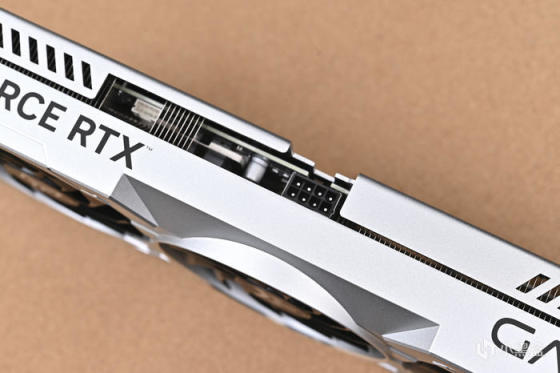

得益于新一代 40 系显卡出色的功耗比，单 8Pin 也能为影驰 RTX 4070 金属大师 OC 提供充足电力。内嵌式的接口可以让走线突出更好，更容易盖上机箱侧板。

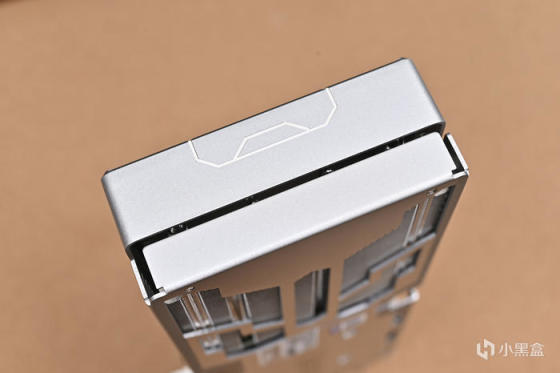

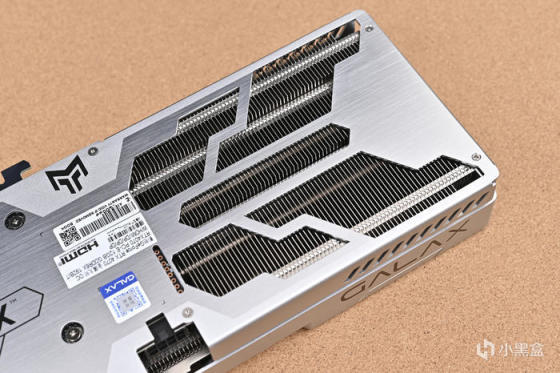

尾部几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

另一侧则可以看到影驰 GeForce RTX 4070 金属大师 OC 强大的寒光星 δ 散热系统。

尾端侧面也做了几何开孔处理，内部具有 4 根镀镍复合热管（4*Φ6mm）。

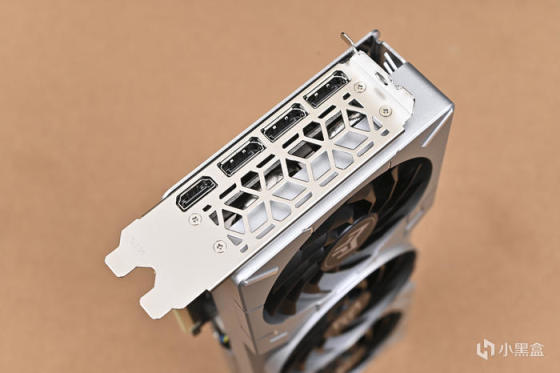

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 输出。

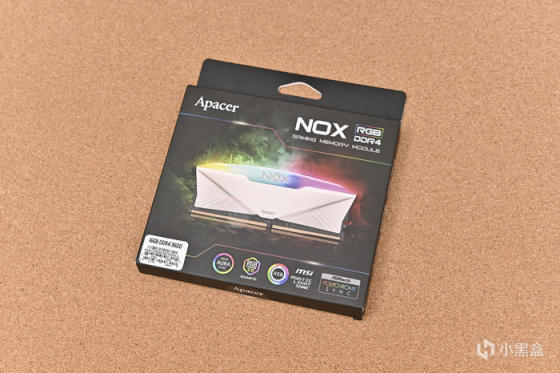

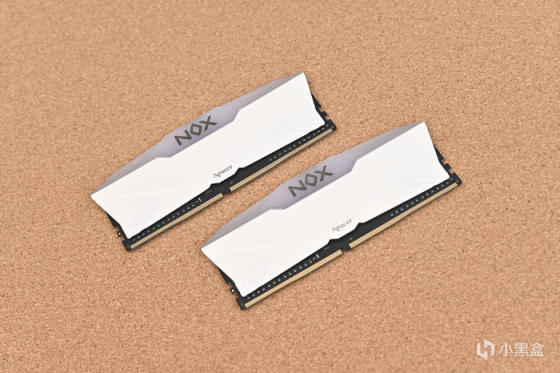

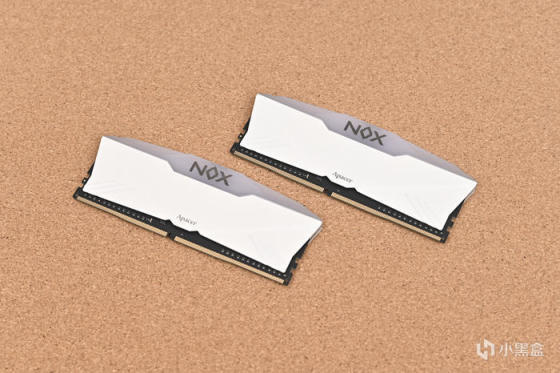

内存选择了宇瞻 Apacer NOX 暗黑女神 DDR4 3600 白色版。

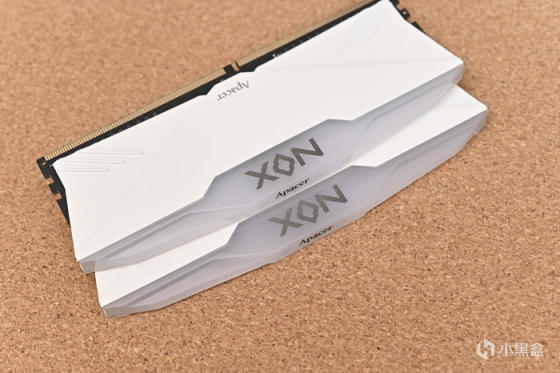

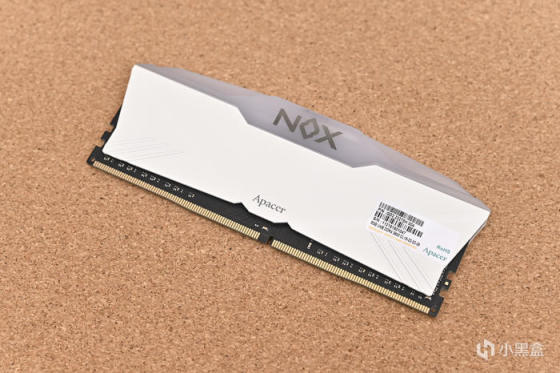

通体白色马甲配以乳白色的柔光罩更和谐统一，厚实的铝合金散热马甲可以及时带走内存的积热，保障内存稳定运行。

柔光罩侧面 NOX 字样。

3600 频率，时序 C18-22-22-38 CR2。

顶部白色的柔光罩印有 Apacer 字样。

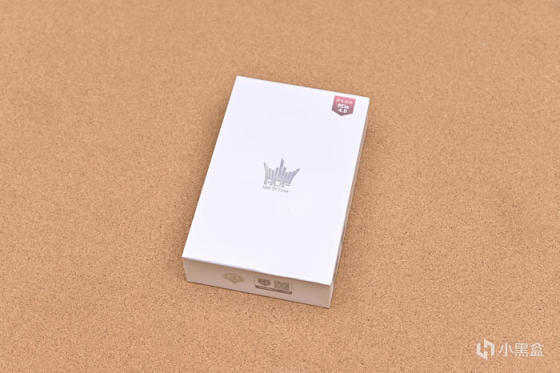

固态硬盘来自影驰 Galaxy 名人堂 HOF EXTREME 30 M.2 PCIe 4.0 2TB。

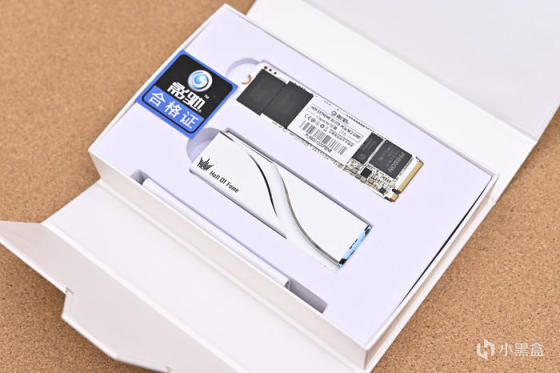

打开磁吸盖板，内部白色发泡海绵包裹 SSD、散热器，保护运输安全，还有一本使用指南及合格证。

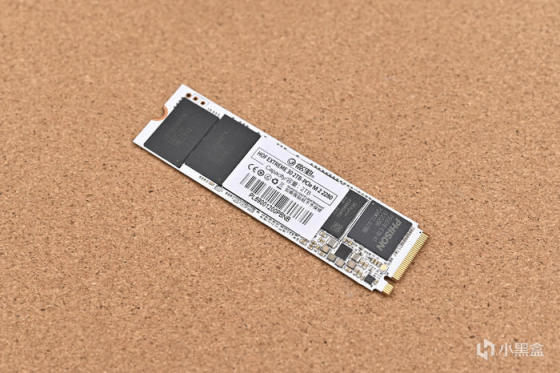

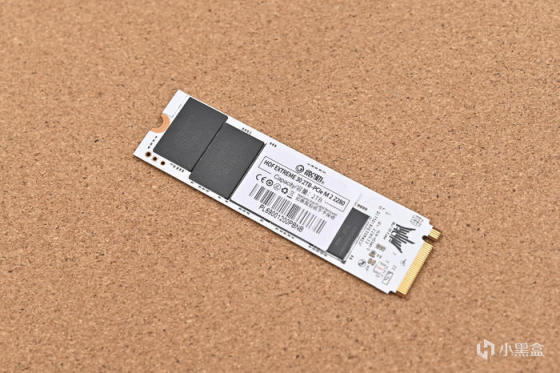

这款固态硬盘采用少有的白色 PCB 设计，支持 NVMe 1.4，PCIe 4.0x4，连续读写 7000/6500 MB/s，4K 随机读写 700000/650000 IOPS，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低。

PCB正背面贴纸覆盖处各有 4 颗群联封装的闪存颗粒，单颗存储容量为256GB，8 颗共组成 2TB 的容量规格。影驰为这款 2TB 容量的固态硬盘提供了 5 年或 1400 TBW 的质保。支持个人送保。

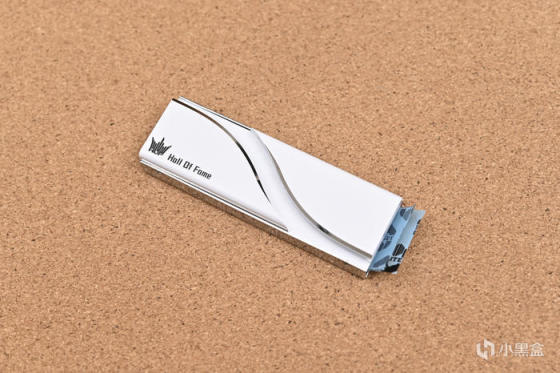

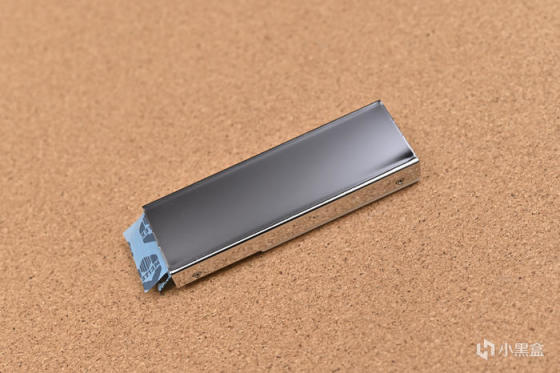

这款 SSD 搭配曲镜白泳散热器，CNC 切割曲面设计，散热效能较上一代提升 25%。

散热器背板为不锈钢镜面设计。

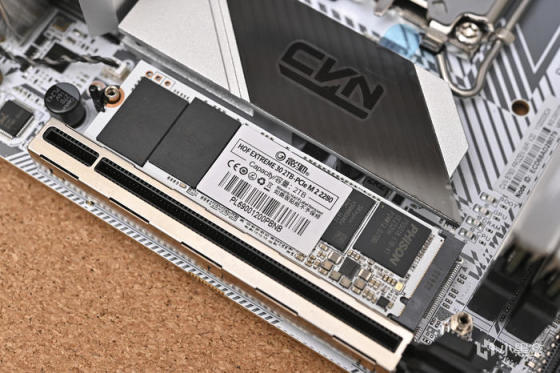

安装到主板效果。
